Zarządzanie etykietami

 Home Topic  Previous Topic  Next Topic  Print this Topic

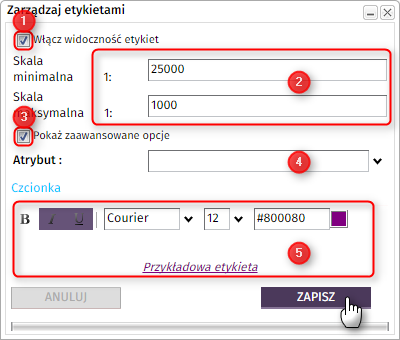

Narzędzie Zarządzaj etykietami umożliwia ustawienie parametrów wyświetlania etykiet:

1.Włączenie/wyłączenie widoczności etykiet dla wybranej warstwy.
2.Ustalenie przedziału skalowego, dla którego etykiety będą widoczne.
3.Uaktywnienie zaawansowanych opcji ustawienia etykiet.
4.Wybór atrybutu, który będzie wyświetlany, jako etykieta.
5.Podstawowe ustawienia etykiet: pogrubienie, kursywa, podkreślenie, styl, rozmiar, kolor (wraz z podglądem wyglądu etykiet).





SCHEMAT POSTEPOWANIA: ZMIANA ETYKIET WYBRANEJ WARSTWY W OKNIE MAPY.

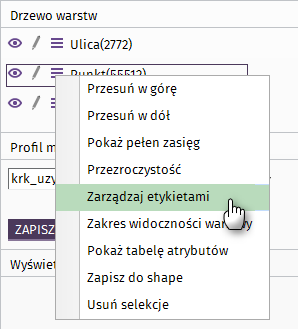

1.Należy wybrać z menu kontekstowego polecenie Zarządzaj etykietami.

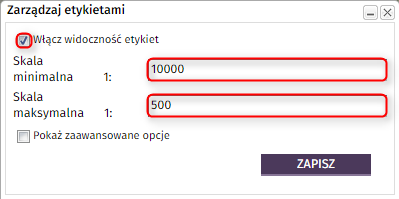

2.Wyświetli się okno umożliwiające ustawienie podstawowych parametrów wyświetlania etykiet. Po zaznaczeniu checkboxa Włącz widoczność etykiet i ustawieniu przedział skalowy, dla którego etykiety obiektów w warstwie będą widoczne można zapisać parametry etykietowania poprzez kliknięcie bądź przejść do ustawień zaawansowanych.

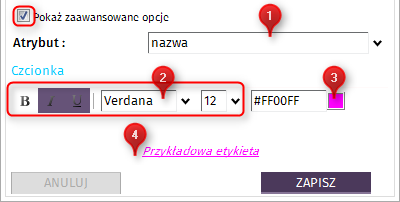

3.Przejście do zaawansowanych ustawień etykietowania następuje po zaznaczeniu checkbox'a Pokaż zaawansowane opcje - w rozszerzonym oknie można wybrać atrybut (1) użyty do etykietowania oraz ustawienia wyglądu czcionki etykiet - wielkość i krój (2) oraz kolor (3). Wygląd przykładowej etykiety wyświetli się w oknie zarządzania etykietami (4).





4.Potwierdzenie wprowadzonych ustawień odbywa się poprzez kliknięcie .
